Ich hatte schon einige Balkonkraftanlagen installiert und es kamen immer mehr die Fragen auf, wie kann ich meine Anlage erweitern OHNE meinen Wechselrichter wegzuschmeissen?

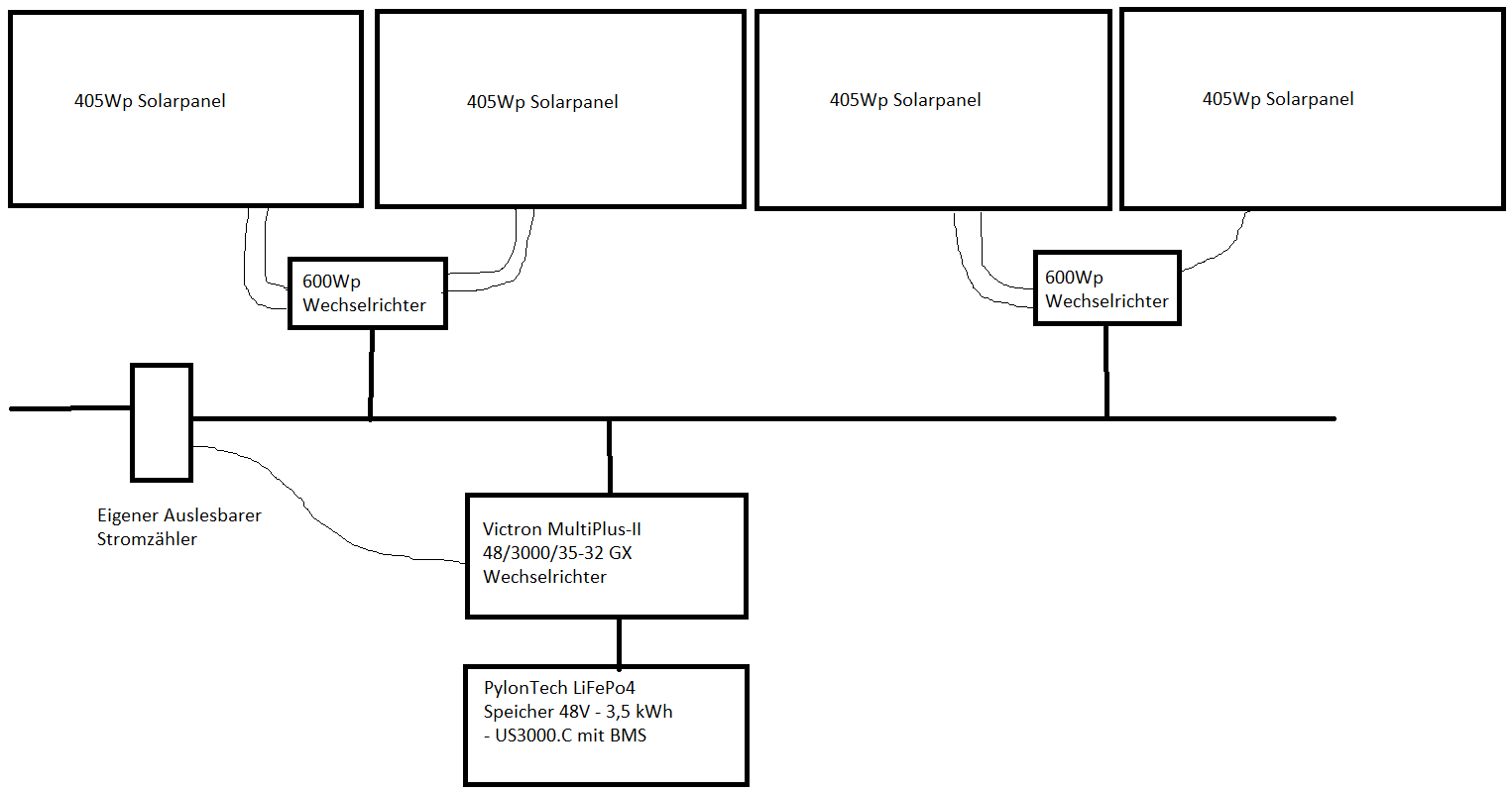

Ein anderer Freund von mir hat sich folgendes zusammengebaut ( Er ist selbst Elektriker !!). Bitte als Laie nicht nachmachen!!

Sicherungen und weitere Schutzschaltungen sind auf der Zeichnung weggelassen worden. Nicht das jemand versucht, das ohne Fachkenntnisse nachzubauen :-)

Warum so eine Konstellation:

• Der Vitron Laderegler hat einen AC- 220V Eingang mit dem dann der Regler die Pylontech Batterie auflädt. Und über die gleiche Leitung auch wieder Strom in die Anlage einspeisst. Der Victron Laderegler kann den eingesetzten Stromzähler auslesen und weiß, habe ich zuwenig Strom in der Anlage und müsste Strom von Anbieter ziehen, dann pumpt er Strom von der Batterie in die Anlage. Scheint die Sonne gut und es wäre zuviel Strom im Netz, dann pumpt der Victron den zu viel anfallenden Strom in die Batterie.
• Der Victron hat auch eine IP-Schnittstelle über die Steuerbefehle abgesetzt werden können. z.B. wenn der Stromtarif in der Nacht bei 5Cent liegt, pumpe mal 2KWh in die Batterie. Diese Leistung kann dann am Tag zu ca 40Cent wieder eingespeißt werden.
• UND er hat zusätzlich eine Notstromsteckdose. Die bei einem Blackout benutzt werden kann. Auch über diese Dose können dann die Wechselrichter angesteckt und die Batterie geladen werden.

Für das Ganze braucht es noch eine Steuerung, die derzeit mit einem Raspberry Pi realisiert wird. Weitere Info´s folgen....
