Die Software Cumulus für die Netzwerk Virtualisierung wird jetzt bei Dell, HPE und Nvidia eingesetzt und sollte sich mal angeschaut werden.

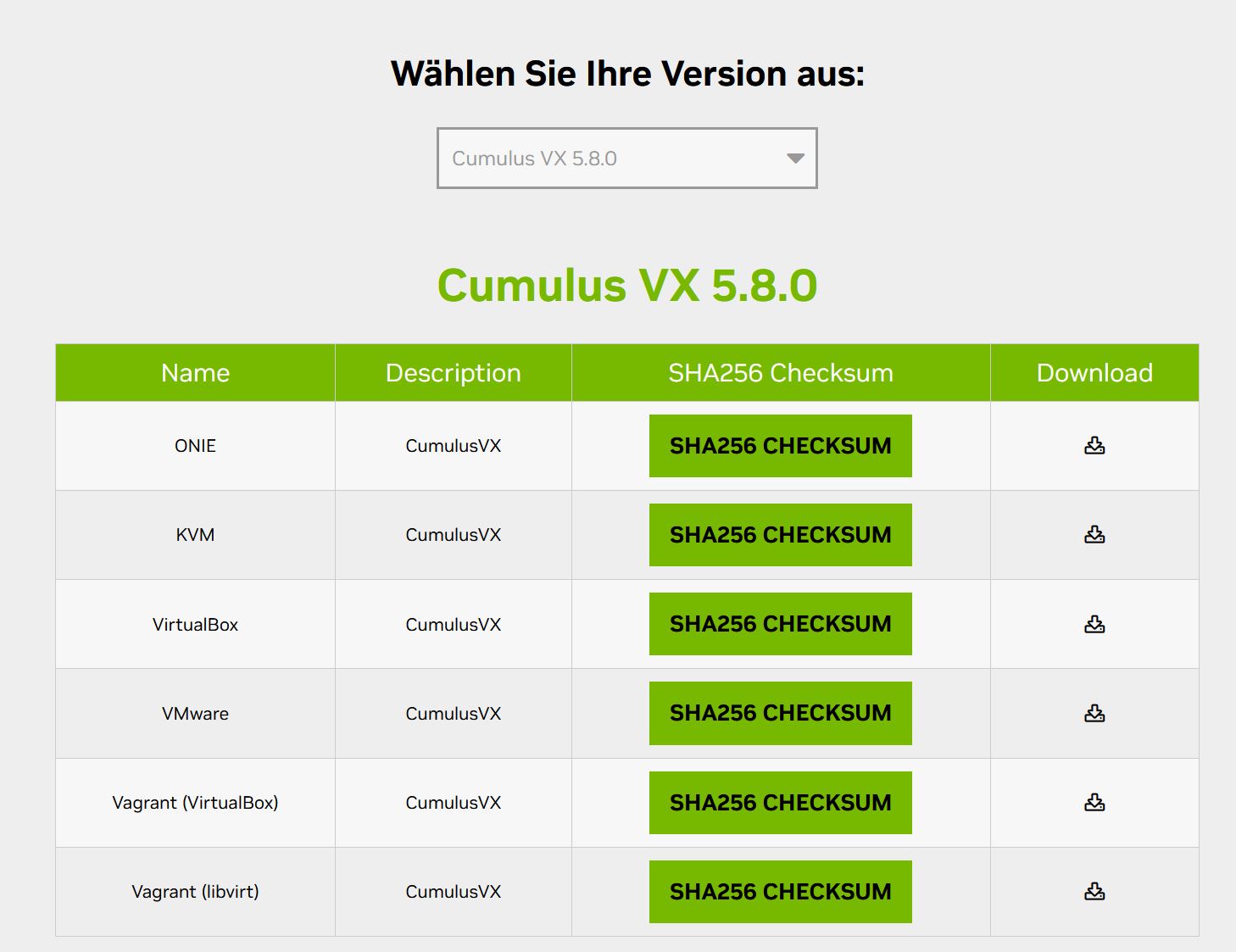

https://www.nvidia.com/de-de/networking/ethernet-switching/cumulus-vx/download/

--> Dafür braucht es einen Login bei NVidia :-)

Ich habe die VMware Variante heruntergeladen und die OVA ausgerollt.

OBACHT: Die Default RAM Einstellung ist 1GB --> Unterirdische Performance --> 4GB rennt gut!!

Default User: cumulus und PW cumulus

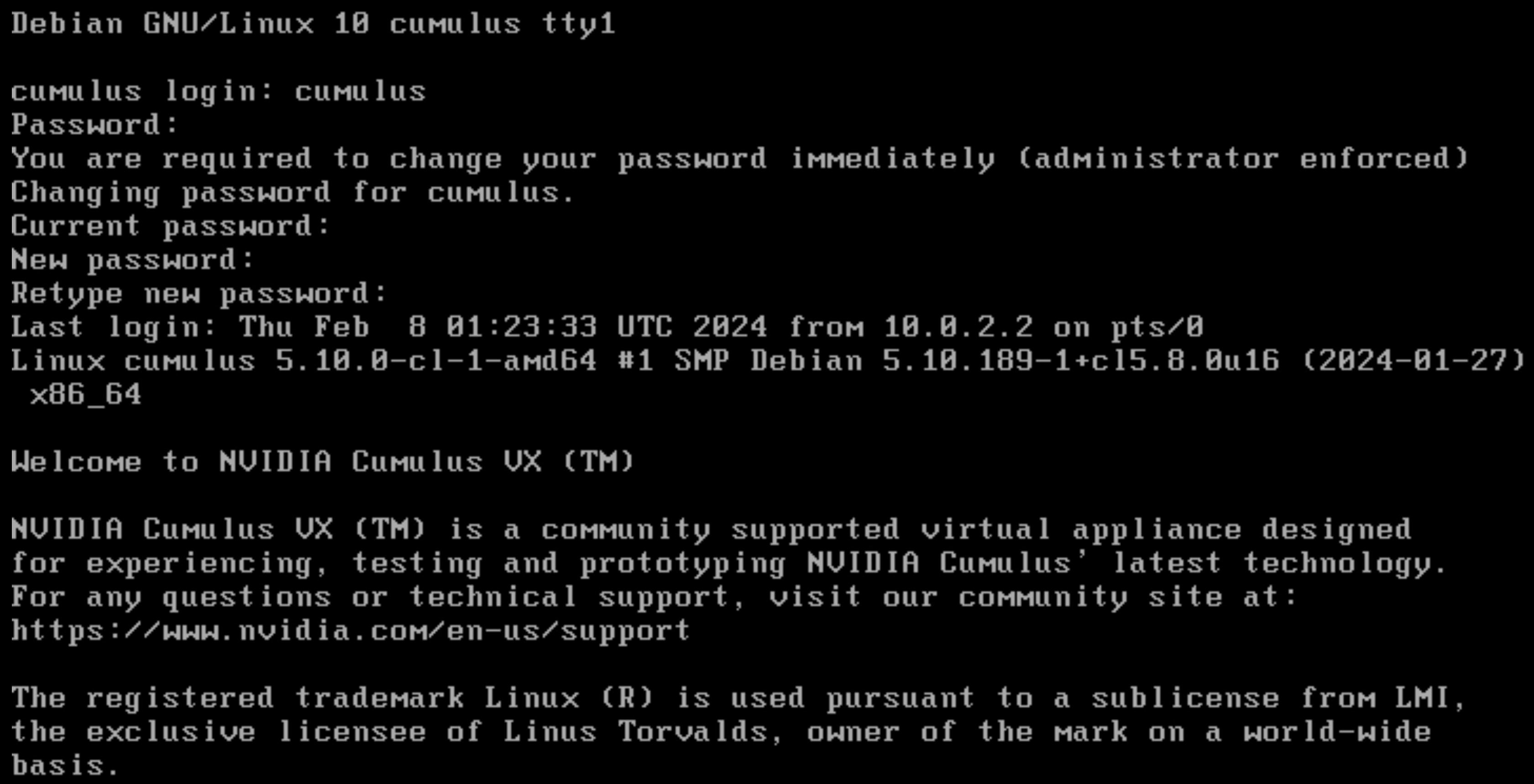

Bei dem 1.Login wird sofort nach einer Passwortänderung gefragt !!

So wie geht es weiter? Ich habe mal das QuickStartGuide befragt :-)

Zuerst wird eine IP-Adresse +GW vergeben, so das der Router per SSH erreichbar wird.

cumulus@switch:~$ nv set interface eth0 ip address 192.0.2.42/24
cumulus@switch:~$ nv set interface eth0 ip gateway 192.0.2.1
cumulus@switch:~$ nv config apply

Hostnamen einstellen

cumulus@switch:~$ nv set system hostname leaf01
cumulus@switch:~$ nv config apply
Zeitzone einstellen
nv set system timezone Europe/Berlin
cumulus@switch:~$ nv config apply

Kontrolle
cumulus@cumulus:mgmt:~$ nv show system date-time
operational
------------------------- ---------------------------
local-time Tue 2024-03-19 12:22:17 UTC
universal-time Tue 2024-03-19 12:22:17 UTC
rtc-time Tue 2024-03-19 12:22:18
time-zone Etc/UTC (UTC, +0000)
system-clock-synchronized no
ntp-service inactive
rtc-in-local-tz no
unix-time 1710850937.9756444

Jetzt die Richtige Zeit einstellen
cumulus@cumulus:mgmt:~$ nv action change system date-time 2024-03-19 13:31:00
Action executing ...
Local Time is now Tue 2024-03-19 13:31:00 UTC
Action succeeded

Jetzt gehören zum "Spielen" Interfaces erzeugt.
Brauche ich Layer2 oder Layer3 Ports?

Layer2 Interfaces erzeugen

cumulus@cumulus:mgmt:~$nv set interface swp1-52
cumulus@switch:~$ nv config apply

OBACHT erst nach einem Erneuten Reboot waren die Interfaces sichtbar !!

erst mal alle Interfaces in eine Bridge schmeissen :-)

cumulus@switch:~$ nv set interface swp1-51 bridge domain br_default
cumulus@switch:~$ nv config apply

Layer3 Interfaces erzeugen

cumulus@switch:~$ nv set interface swp1 ip address 10.0.0.0/31
cumulus@switch:~$ nv config apply

Um einer Bridge eine IP geben zu können müssen VLANIDs vergeben werden:

cumulus@switch:~$ nv set interface swp1-2 bridge domain br_default
cumulus@switch:~$ nv set bridge domain br_default vlan 10
cumulus@switch:~$ nv set interface vlan10 ip address 10.1.10.2/24
cumulus@switch:~$ nv set bridge domain br_default untagged 1
cumulus@switch:~$ nv config apply

Ein Loopback Interface erzeugen

cumulus@switch:~$ nv set interface lo ip address 10.10.10.1/32
cumulus@switch:~$ nv config apply

Am Ende IMMER Speichern:

cumulus@switch:~$ nv config save
